Cartografía en Lima

Cartografía de zona urbana a escala 1/5000 mediante restitución estereoscópica a partir de imágenes de Geodrone en Lima Perú.

Se trataba de una zona de más de 2500 Ha con infinidad de detalles para una importante obra de ingeniería.

Con una altura media de 120 metros sobre el terreno nuestro Geodrone siguiendo el plan de vuelo y con mínimas desviaciones sobre la ruta teórica iba tomando fotografías de calidad estrictamente verticales, además de tomar para cada una de ellas su posición x,y,z y sus ángulos de orientación de manera precisa.

A esta altura y con el sensor embarcado el tamaño medio del pixel sobre el terreno era de aprox 3 cm.

Después del vuelo, con las fotografías y las posición y ángulo de las mismas y con algunos puntos de apoyo sobre el terreno (de aquella no tenía aun el Geodrone GNSS centimétrico a bordo como ahora), se elaboraron con procedimientos semiautomáticos de fotogrametría, ortofotografías y modelos digitales del terreno y de superficie.

Además se obtuvieron los parámetros externos y demás valores para la restitución estereoscópica de imágenes (procedimiento más preciso, pero que requiere una exquisita realización de todo el trabajo para que sea efectiva). Procedimiento no visto antes en un Drone.

Cualquier elemento mayor de 10 cm en planimetría y de 15 cm en altimetría  fue restituido.

A continuación podemos ver alguno de los productos obtenidos.



Ortofotomosaico.

El contenido es el de una gran fotografía que cubre toda la zona con el nivel de detalle requerido pero con la ventaja sobre la fotografía que en el ortofotomosaico se puede medir en planimetría con precisión (sin los errores propios de la fotografía), en el sistema de coordenadas elegido.

Podemos sacar posiciones xy, longitudes, ángulos , áreras…, dibujar para catastro…además de saber que es cada cosa.

A continuación podemos ver una zona del ortofotomosaico final.

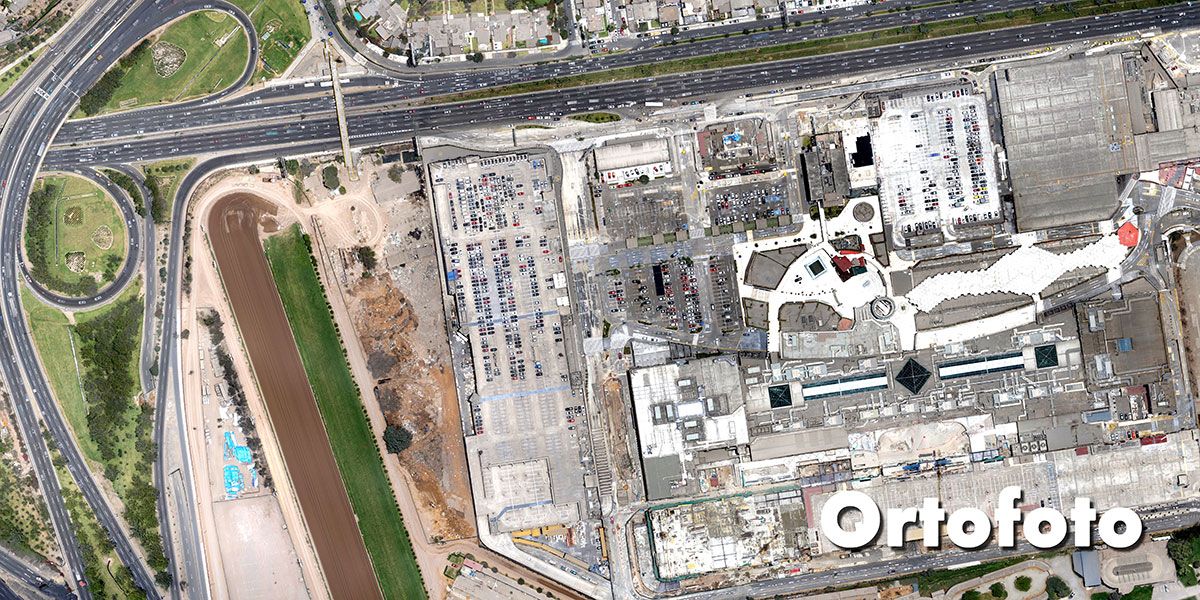

Ortofotomosaico.



Modelo digital de superficie (MDS).

Cubre la misma extensión que el ortofotomosaico, con el mismo GSD, mismo sistema de coordenadas , pero los valores representan las alturas de los elementos.

A continuación podemos ver una zona del MDS final.

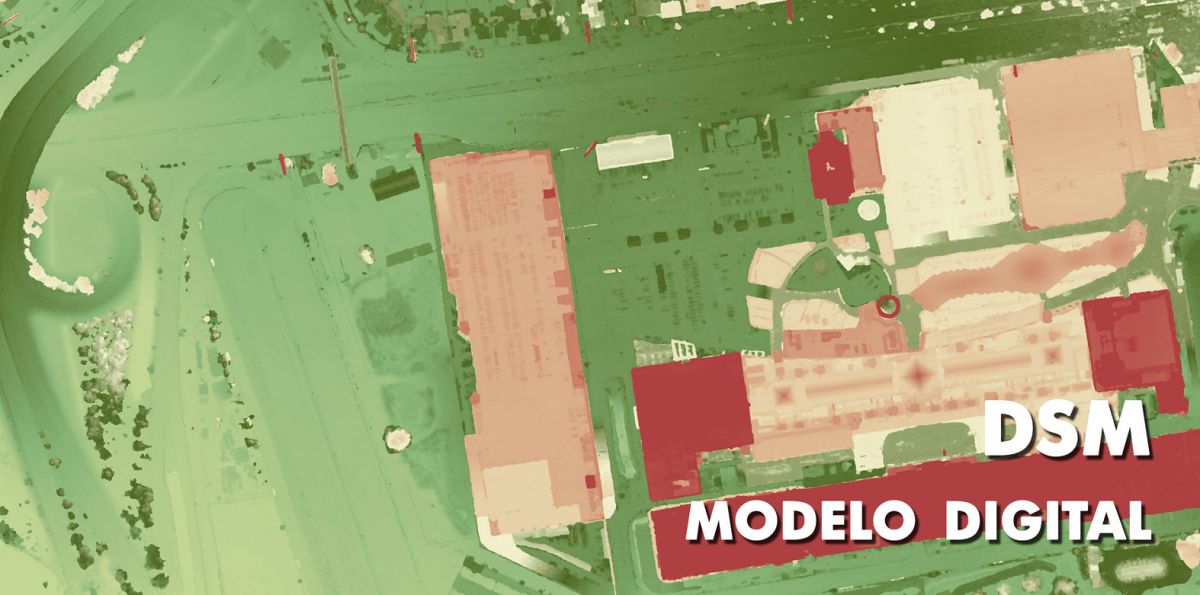

Modelo digital de superficie (MDS)

En este trabajo y mediante restitución estereoscopica, se realizó el mapa topográfico vectorial en CAD de las 2500 Ha en Lima a escala 1/500.

Podemos ver una parte del resultado a continuación.

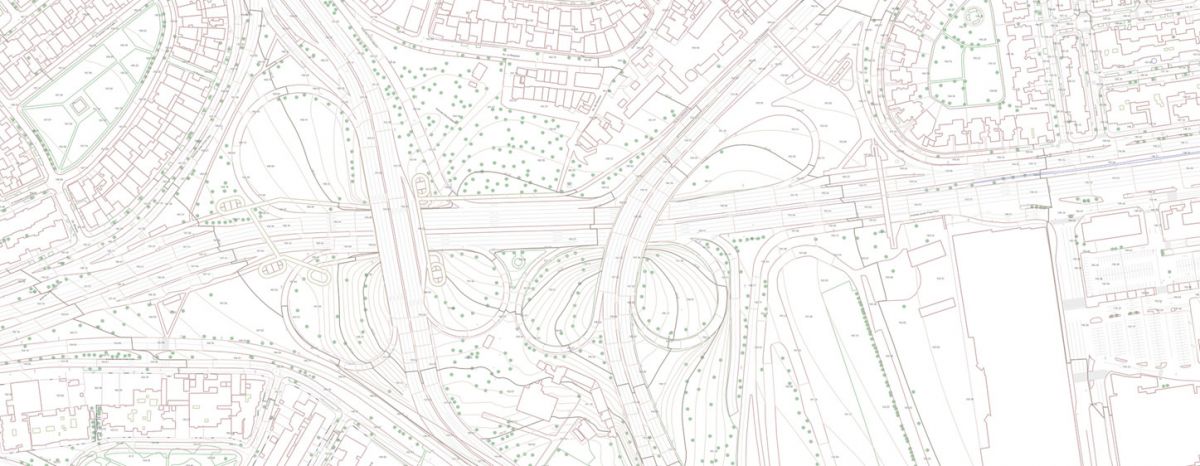

mapa topográfico vectorial en CAD

A continuación podemos ver los 3 tipos de elementos juntos.

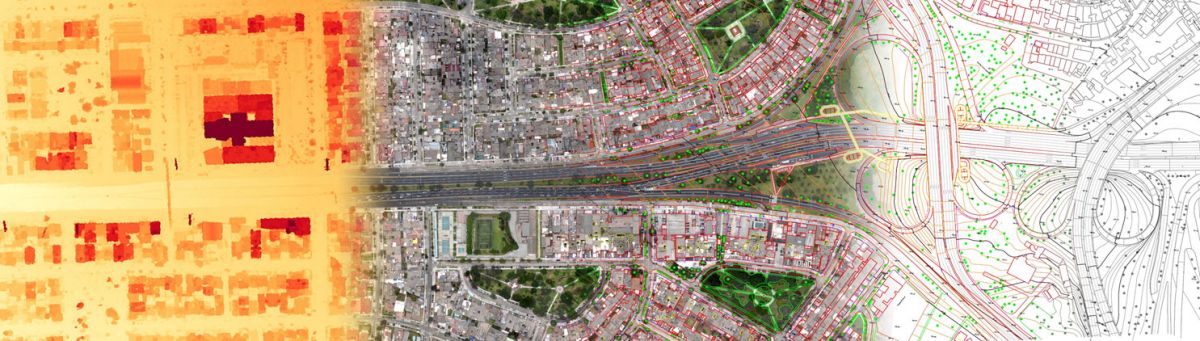

 3 tipos de elementos juntos



Otros elementos que se pueden obtener son:

Modelo digital del terreno (MDT).

Es un MDS sin todos aquellos elementos que no sean la superficie terrestre,(es decir sin árboles, edificios, y todos aquellos elementos artificiales).

A partir del MDS o MDT podemos obtener alturas o desniveles con precisión.

A partir del MDS o MDT + el ortofotomosaico, podemos obtener las coordenadas XYZ de cualquier punto, y además de los elementos anteriores, obtener pendientes, orientaciones, cálculo de volúmenes, realizar mapas topográficos, inventarios…



Otros productos que se podrian haber sacado son Modelos 3D, modelos LAS, Modelos para realidad virtual y aumentada…
